Marka: HY-TECH
Model: HYT-6B HF 6Band anten: 80, 40, 30, 20, 15, 10m.

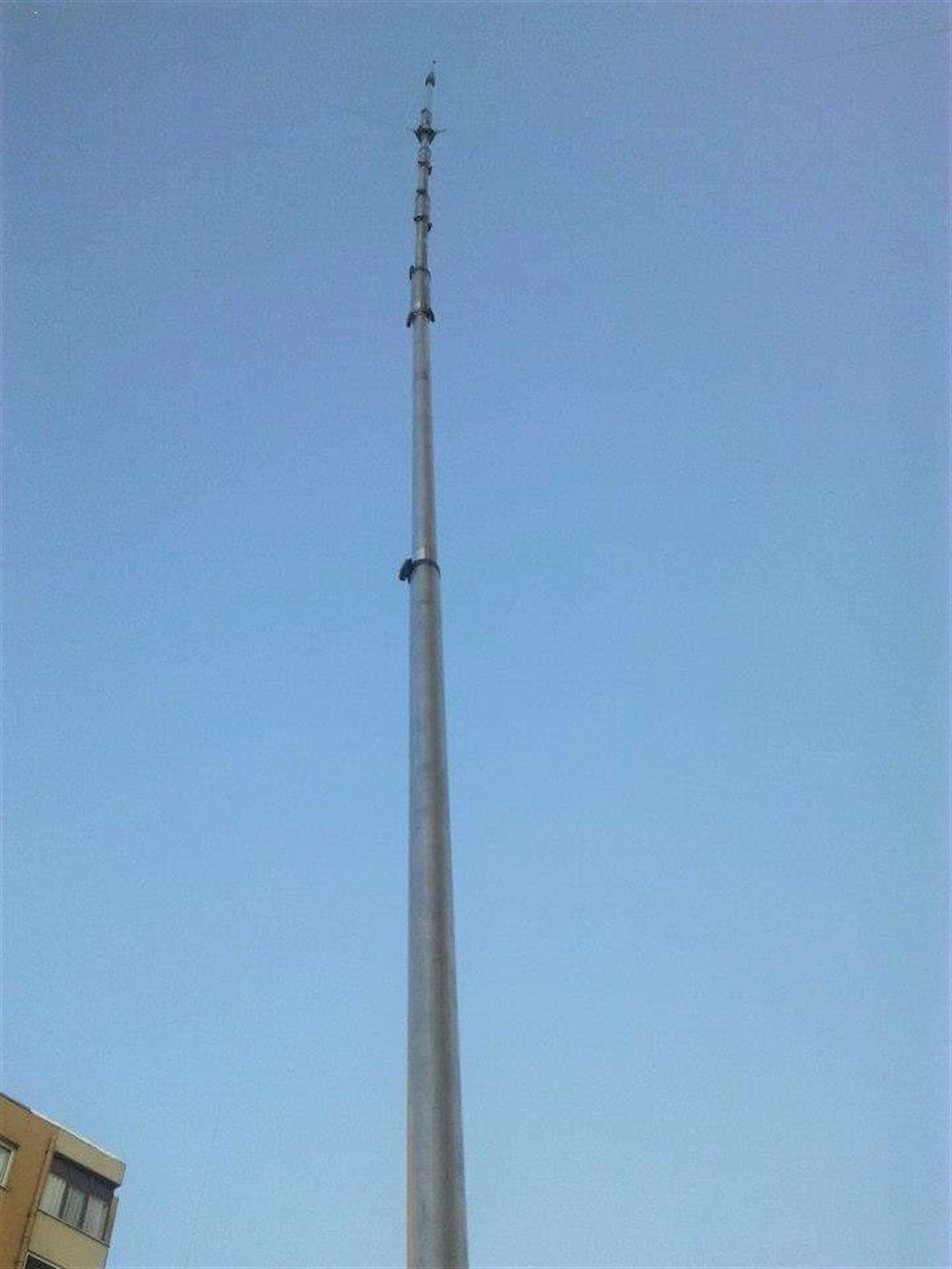

Antenin yapısal özelliği 6063 kalite sertleştirilmiş alüminyum boru ve paslanmaz çelik bağlantı elemanları ile epoxy karkaslı yüksek kararlılıklı kapan, bobinleri ile donanmıştır. Alüminyum borulara, korozyona karşı özel bir kaplama uygulandı.
Teknik özellikler:
VSWR: 2:1 Band başı ve band sonu.
Güç: Radial seçimine göre, 500W, 1000W SSB ve CW.
Boy: 7.80mt. max.
Radyal uzunluğu: 9.5mt.
Ağırlık: Yaklaşık 8Kg.

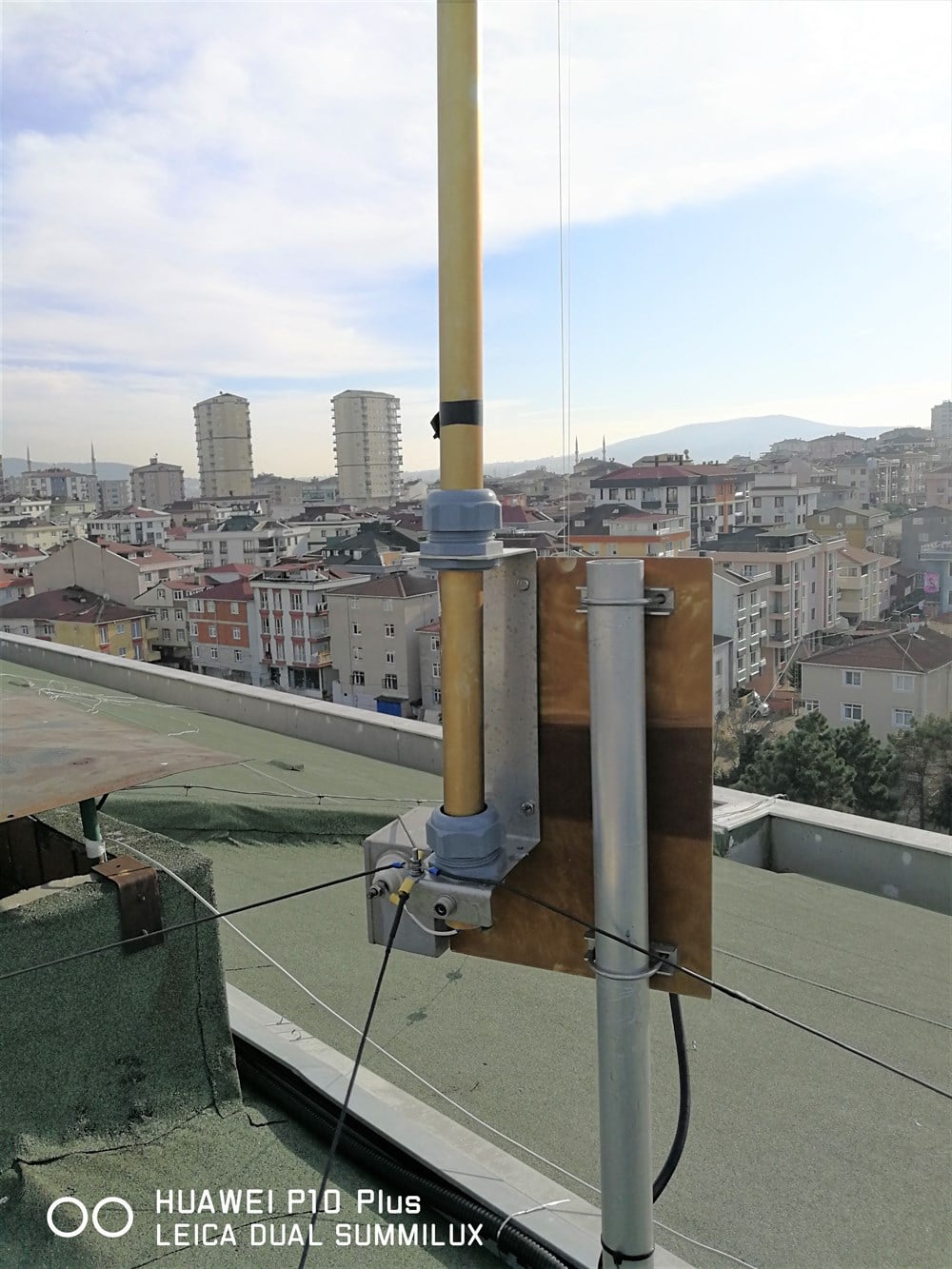

Bağlantı: 60mm çap ile paslanmaz anten braketi iki yerden sabitleme.

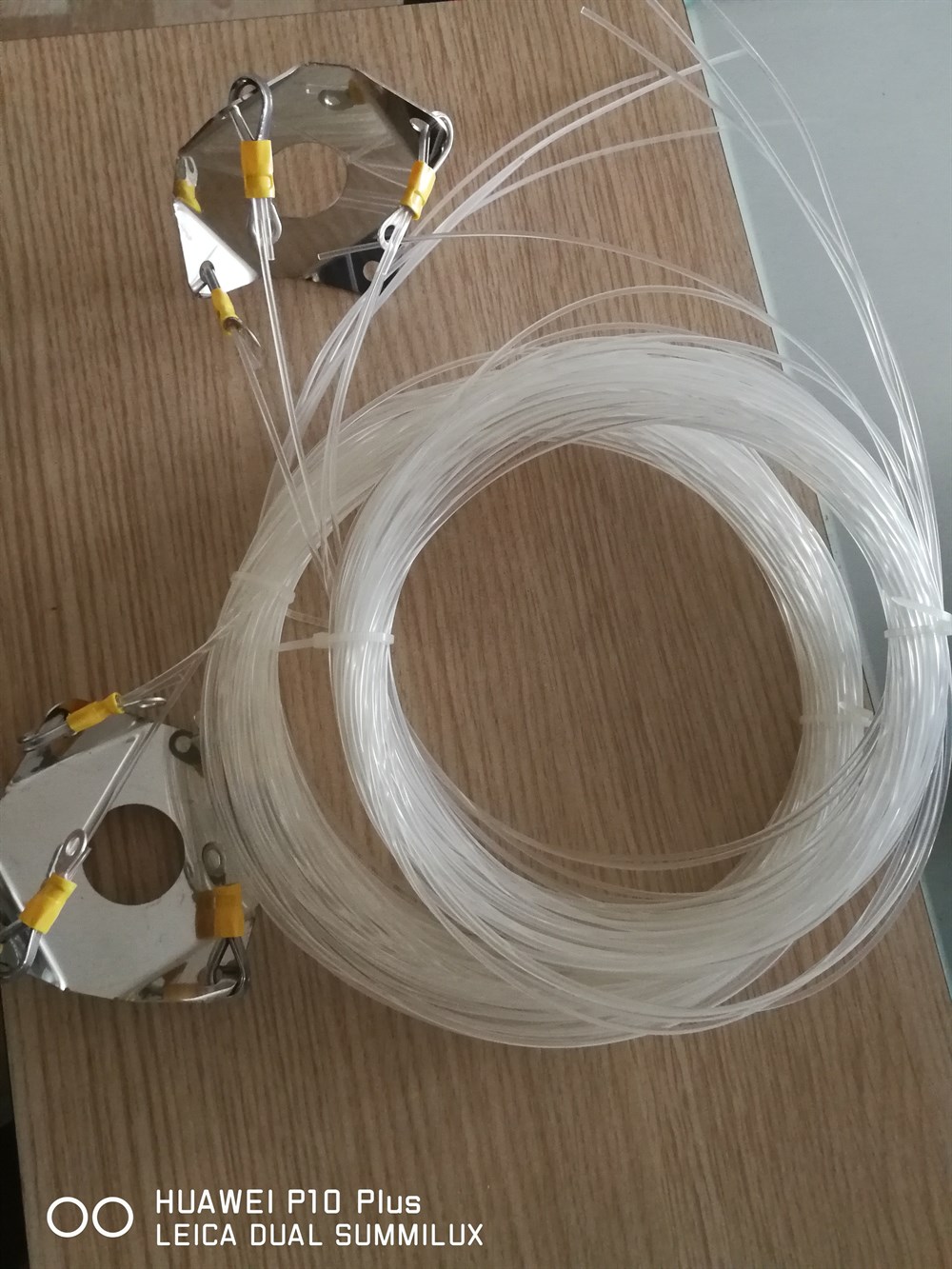

Lente: iki kademeli dört noktadan 3mm naylon ip ile.
Sabitleme: Toprak zemine monte edilecek ise, 50mm x 1250mm galvaniz kaplı boru ile 750mm si toprağın içinde, 500mm toprak dışında olacak şekilde monte edilir.
(Montaj kitabına bakınız).

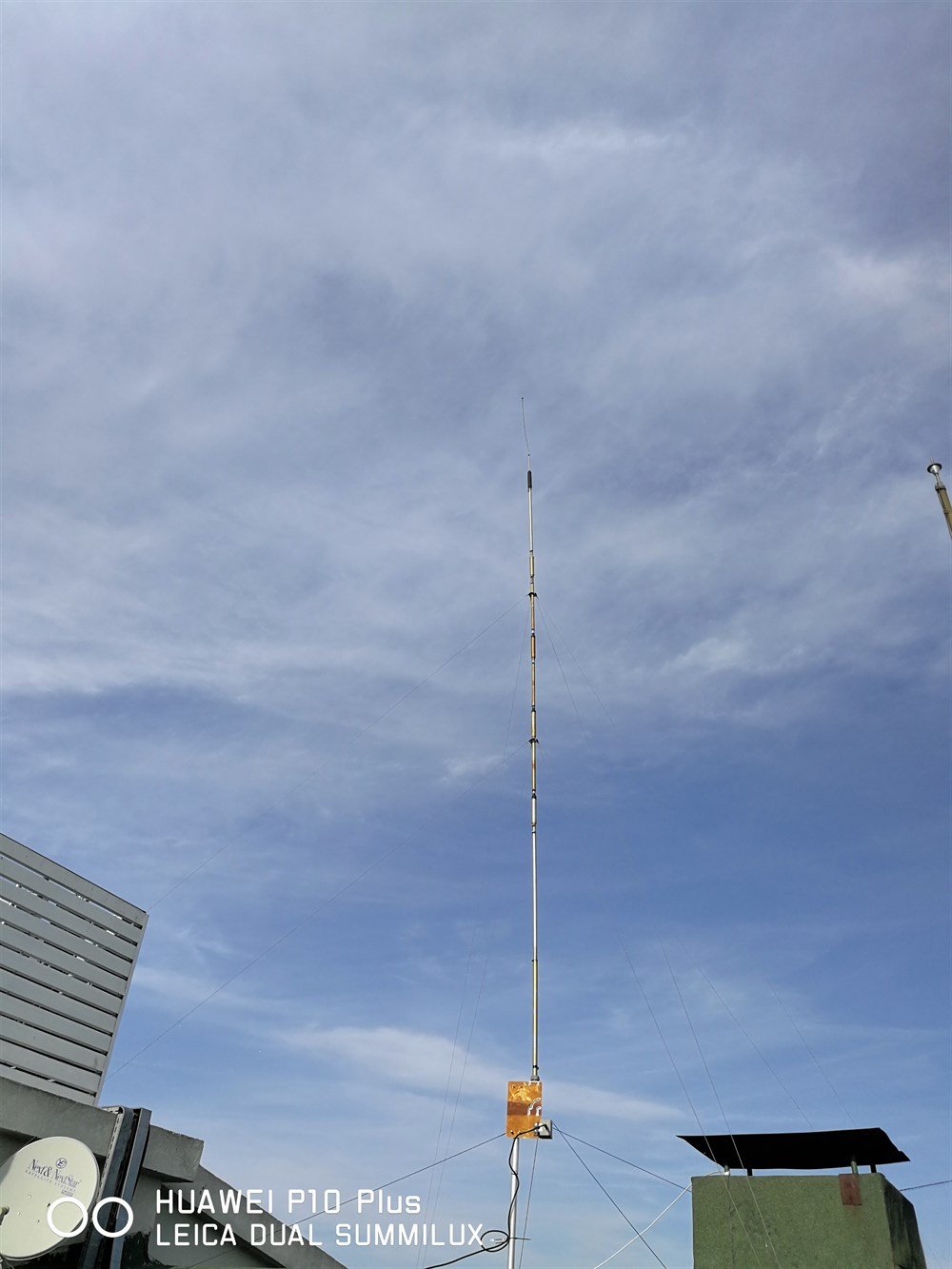

Eğer çatıya monte edilecek is,e yine 50mm yeterli boyda galvaniz boru veya 50mm çap ve 3mm et kalınlığında 6063 alüminyum boru kullanılabilir (hafiflik dolayısıyla).
Anten yüksekliği, radyal min 35-45 derece aşağıya doğru açı sağlayacak duruma kadar yükseltilmelidir, (en iyi VSWR sağlanması için).
Toprak zemine monte edildiğinde toprak radyali 90 derece olabilir.
Notlar:

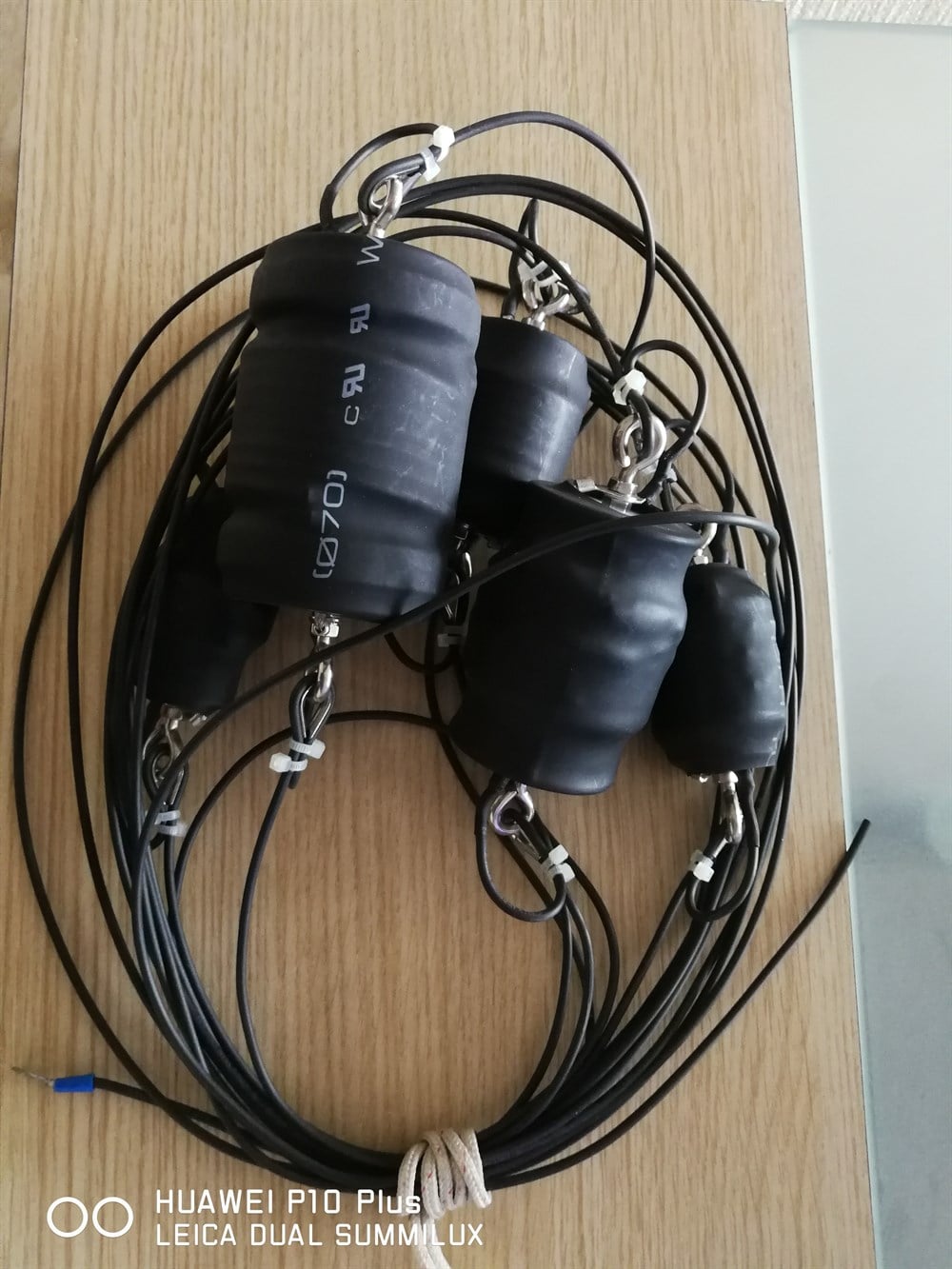

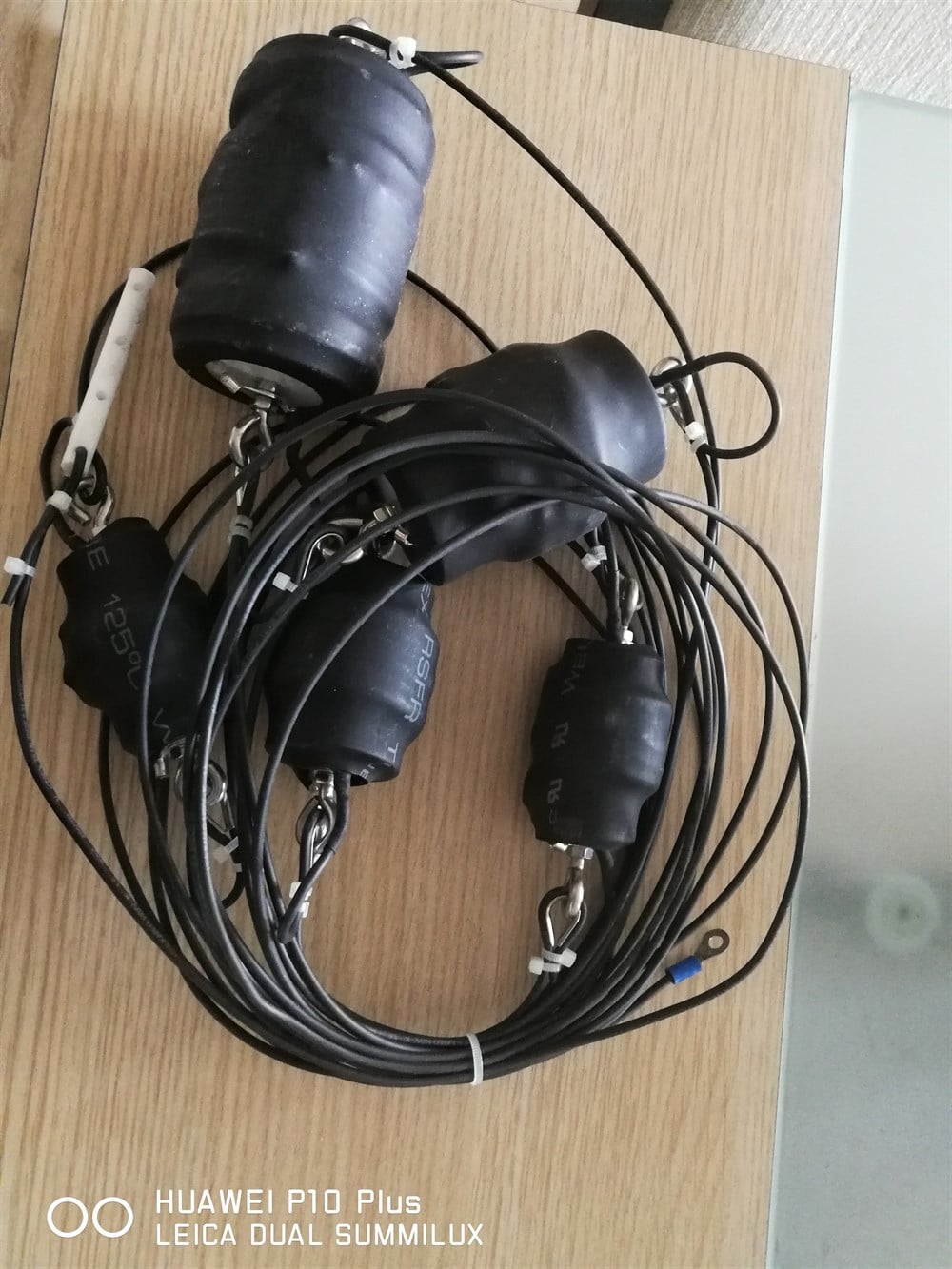

Bu antenle beraber kapan kullanılmış 1 adet radyal verilmektedir.
Empedans uygunluğunu sağlamak için yeterlidir.
En iyi DX çalışma için Minimum 4 radial kullanılabilir.
Eğer Düz tel radial kullanılacaksa, toprağa montajda minimum 20 adet tel radial kullanılmalıdır.
Her iki radial malzemesi ve montaj plaketi bizden temin edilebilir.
Antenin montajı metal yüzeylerdem minmum 6-8mt uzak olması gerekir.
Hassas kapasiteye sahip olduğundan böyle ölçülerden daha yakın bir metal yüzey veya bina yanı olursa antenin çalışma frekansları değişebilir.
